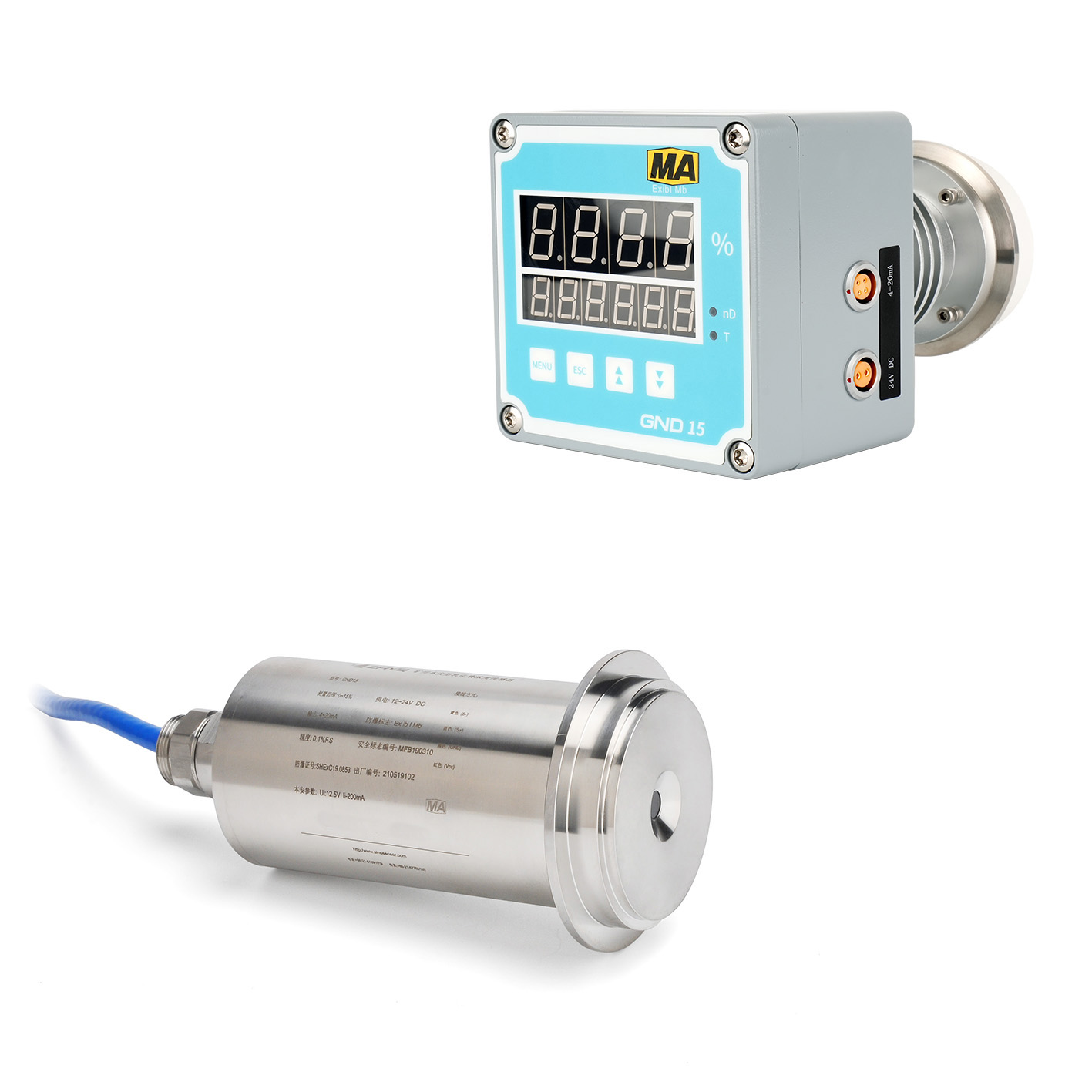

GND15(B)矿用乳化液浓度传感器

测量原理

      GND15(B)本安浓度计\矿用乳化液浓度传感器，基于光的折射和全反射原理，由发光源、蓝宝石折射、收光器与信号调制电路组成，发光源发出稳定的光信号透过蓝宝 石与被测介质接触，通过被测介质的浓度产生相对应的折射率，收光器将采集到的折射光源计算出折射率从而通过数据算法得到相对应的浓度，由于浓度会受温度的影响，所以采用内部温度校准，使温度漂移影响降低的特点。

                                               乳化液浓度传感器测量原理图

                                        GND15(B)电路原理图

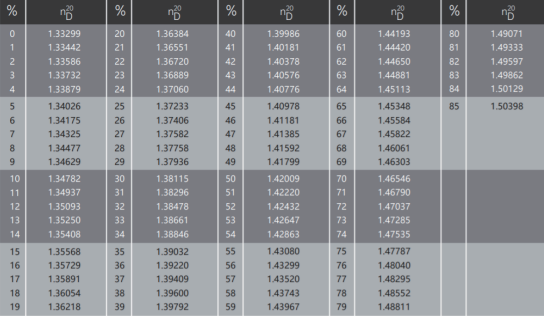

浓度值与折射率关系图

安装

选择好的安装场所，便于维护和操作，并尽可能避免不良环境对浓度计造成侵害和对测量产生影响。其共同要求如下:

   周围有足够的空间，维护、调校方便

   不受阳光和强热源的直射

   不容易被碰撞的地方

   接线和安装方便

接线

传输线不要与其它电源线一起通过导线管或明线槽，也不可在大功率设备附近穿过。

    黑色电子线：GND

    红色电子线：+12VDC

    蓝色电子线：4~20输出正

    黄色电子线：4~20输出负

    白色电子线：清零线

    棕色电子线：清零线

浓度传感器一般故障排除

① 浓度计无信号输出时，应首先检查加长电缆的断线或短路或浓度计的工作电压是否正常.

② 怀疑浓度计出故障，可用下列方法检查判断

    拆下浓度计，分别测定清水、一定浓度的介质，用万用表mA流档测量，蓝色电子线：4~20输出正和黄 色电子线：4~20输出负，电流信号应为4mA、与被测介质对应的电流输出即为正常，否则浓度计有故 障。

注：数显款型号  GND15

      不锈钢款型号    GND15(B)
